Кольцевые магниты сильнее дисковых?

На первый взгляд кажется, что дисковые магниты с твердым центром содержат больше магнитного материала. Однако в практических приложениях кольцевые магниты демонстрируют уникальные преимущества во многих конкретных областях.

1. Структура определяет распределение магнитного поля.

Чтобы ответить на вопрос «что сильнее», мы должны сначала понять влияние формы на магнитную цепь:

• Дисковые магниты: Как единое целое, их силовые линии магнитного поля исходят из одного торца, огибают край и возвращаются к другому торцу. Плотность магнитного потока в центре обычно самая высокая.

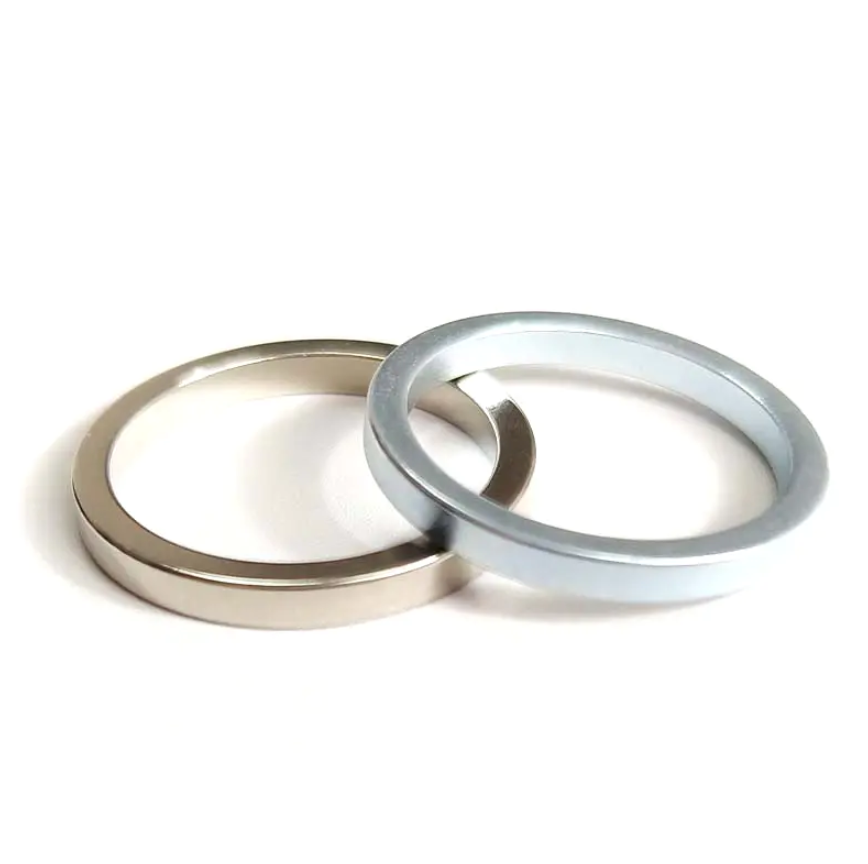

• Кольцевые магниты: Поскольку центр «полый», силовые линии магнитного поля вынуждены концентрироваться в кольцеобразной твердой части. Эта структура меняет характер распределения магнитного поля, в результате чего кольцевые магниты часто имеют более высокий градиент напряженности магнитного поля на краях внутреннего и внешнего диаметра.



2. Сравнение магнитных характеристик: что имеет более сильную тяговую силу?

При одном и том же материале (одинаковые сорта неодимовых железо-борных магнитов) и одинаковом внешнем диаметре и толщине дисковые магниты обычно имеют немного более высокую вертикальную силу притяжения, чем кольцевые магниты. Это связано с тем, что диск имеет большую площадь поверхности и больший магнитный объем.

3. Производительность на определенном расстоянии

Для индуктивных переключателей или устройств на эффекте Холла кольцевые магниты могут создавать более точный сигнал магнитного поля, чем дисковые магниты, поскольку они создают центрально-симметричное магнитное поле полости.

4. Основные преимущества кольцевых магнитов

Хотя дисковые магниты могут иметь преимущество при сравнении чистого веса, кольцевые магниты незаменимы в инженерном проектировании:

• Простая механическая установка: Кольцевая структура позволяет закреплять винты, болты или валы через центр, что имеет решающее значение для роторов двигателей, аудиодинамиков и механических соединений.


• Возможности многополюсного намагничивания: Кольцевые магниты хорошо подходят для радиального или многополюсного намагничивания, что делает их более надежными и интеллектуальными, чем дисковые магниты в автоматизированном оборудовании и датчиках.


• Весовая эффективность: В некоторых приложениях удаление центральной части не приводит к существенному ослаблению краевого магнитного поля, что позволяет создавать облегченные конструкции.



5. Как выбрать подходящий для вас магнит?

В практических приложениях выбор между диском и кольцевые магниты зависит в первую очередь от вашего конкретного варианта использования и требований к установке. Ключевые различия включают в себя:

• Максимальная сила притяжения: Дисковые магниты обычно имеют более сильную вертикальную силу притяжения, чем кольцевые магниты того же размера, из-за большего магнитного объема.


• Способы установки и крепления: Дисковые магниты монтируются с помощью клеевого или утопленного крепления, а кольцевые магниты можно закрепить болтами, винтами или подшипниками для обеспечения устойчивости в условиях высокой вибрации.


• Характеристики распределения магнитного поля: Дисковые магниты имеют магнитную индукцию, сконцентрированную в центре, тогда как кольцевые магниты имеют магнитные поля, сконцентрированные на краях кольцеобразного твердого тела, что идеально подходит для измерения вращения и управления магнитной цепью.


• Общие области применения: Дисковые магниты используются в упаковочных зажимах, автомобильных креплениях и магнитной бытовой электронике. Кольцевые магниты являются ключевыми компонентами динамиков, роторов двигателей постоянного тока, датчиков автоматизации и систем механической передачи.



Кольцевые магниты сильнее дисковых? Если вам нужна наибольшая вертикальная сила захвата того же размера, лучше всего подойдут дисковые магниты; однако с точки зрения гибкости установки, точности срабатывания датчиков или особых конструкций магнитных цепей кольцевые магниты являются лучшим выбором.

При покупке магнитов также учитывайте класс магнитного поля (например, N35, N52) и рабочую температуру окружающей среды.
