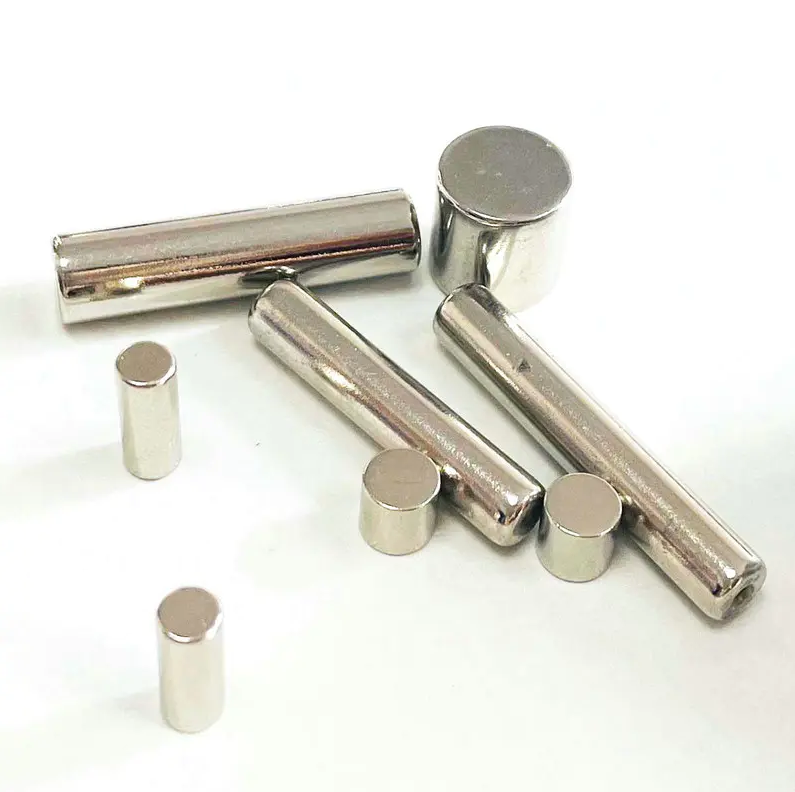

Неодимовые цилиндрические магниты – почему они такие сильные?

Неодимовые цилиндрические магниты исключительно прочны, поскольку изготовлены из сплава неодим-железо-бор (NdFeB). самый мощный из когда-либо обнаруженных материалов для постоянных магнитов . Их цилиндрическая геометрия концентрирует магнитный поток вдоль одной оси, а высокая коэрцитивность гарантирует, что поле остается стабильным даже при механическом напряжении или противодействующих магнитных силах. Короче говоря, и материал, и форма работают вместе, создавая магнитную силу, намного превышающую ту, которую могут достичь традиционные ферритовые или алнико-магниты.

Кристаллическая структура NdFeB: где начинается прочность

Основа неодимовый цилиндрический магнит Сила России заключается в ее атомной структуре. Магниты NdFeB построены на основе тетрагональной кристаллической решетки (Nd₂Fe₁₄B), в которой атомы железа обеспечивают первичный магнитный момент в то время как атомы неодима создают массивную магнитокристаллическую анизотропию — это означает, что электроны предпочитают выравниваться вдоль одной конкретной оси.

Эта анизотропия является ключевым отличием. Это делает энергетически очень трудным поворот магнитных доменов от их предпочтительного направления, что напрямую приводит к высокой коэрцитивной силе (сопротивлению размагничиванию). Атомы бора стабилизируют кристаллическую решетку, предотвращая разрушение структуры при термическом или механическом воздействии.

Для сравнения, обычные ферритовые магниты имеют гораздо меньшую анизотропию, поэтому небольшой неодимовый цилиндр может легко вытянуть ферритовый блок, во много раз превышающий его размер.

Ключевые магнитные свойства: цифры, стоящие за силой

Три измеримых свойства определяют производительность магнита. Неодимовые цилиндрические магниты лидировать во всех трёх:

Энергетический продукт (BHmax) является наиболее показательным показателем: он измеряет, сколько полезной магнитной энергии сохраняется на единицу объема. Неодимовые магниты класса N52 достигают 440 кДж/м³. , что более чем в десять раз больше, чем у типичного ферритового магнита. Вот почему неодимовые цилиндры могут создавать сильные удерживающие силы при очень компактном корпусе.

Как форма цилиндра повышает производительность

Форма не является пассивным фактором — она активно определяет направление и концентрацию магнитного потока. Цилиндрическая форма предлагает определенные геометрические преимущества:

Концентрация осевого потока

Когда цилиндрический магнит намагничивается в осевом направлении (через его плоские грани), весь поток выходит из одной круглой грани и возвращается через другую. Это создает плотно сфокусированное поле высокой плотности на каждом полюсе. Цилиндр с соотношение диаметра к длине близкое к 1:1 имеет тенденцию максимизировать напряженность поля на полюсах для данного объема материала.

Пониженный коэффициент размагничивания

Все магниты генерируют внутреннее размагничивающее поле, которое действует против их собственного намагничивания. Удлиненные цилиндры (где высота значительно превышает диаметр) имеют меньший коэффициент размагничивания в осевом направлении. Это означает, что большая часть присущей магниту магнитной энергии вносит вклад во внешнее поле, а не тратится впустую на борьбу с внутренним сопротивлением.

Вариант радиального намагничивания

Цилиндрические магниты также можно намагничивать радиально: северный полюс находится на изогнутой внешней поверхности, а южный полюс - в центре (или наоборот). Эта конфигурация широко используется в электродвигателях и датчиках, где требуется вращающееся однородное радиальное поле. Круговая симметрия цилиндра идеально подходит для этого применения.

Производственный процесс: как необработанный сплав становится высокоэффективным магнитом

Сила готового неодимового цилиндрического магнита не является автоматической — она зависит от строго контролируемого производственного процесса:

1. Плавка и литье сплавов — Неодим, железо и бор плавятся вместе и отливаются в слитки или отливаются в тонкие хлопья для создания однородной микроструктуры.
2. Измельчение до мелкого порошка — Сплав измельчается до размера частиц около 3–5 микрометров. В идеале каждая частица представляет собой один магнитный домен, что важно для максимальной коэрцитивной силы.
3. Выравнивание в магнитном поле — Порошок прессуется в форму, а сильное внешнее поле выравнивает все оси кристалла в одном направлении. Этот шаг имеет решающее значение — несовпадение зерен напрямую снижает конечную силу магнита.
4. Спекание — Прессованная прессовка нагревается примерно до 1000–1100°C, в результате чего частицы сплавляются в плотное твердое тело, не расплавляясь. Термическая обработка после спекания оптимизирует химический состав границ зерен.
5. Обработка и покрытие — Спеченный NdFeB хрупкий и подвержен коррозии. Цилиндры вырезаются по точным размерам, а затем покрываются покрытием — чаще всего никелем, медью, никелем или цинком — для защиты от окисления.
6. Окончательное намагничивание — Готовый цилиндр помещается в импульсный намагничиватель, который насыщает материал, применяя поле, превышающее порог коэрцитивности, фиксируя домены в постоянном выравнивании.

Каждый шаг влияет на итоговую оценку. Разница между магнитом N35 и N52 во многом зависит от чистоты порошка, точности выравнивания и условий спекания, а не от принципиально разных материалов.

Система оценок: что на самом деле означает N35–N52

Неодимовые магниты продаются стандартизированных марок. Число после «N» напрямую относится к максимальному энергетическому продукту в мегагаусс-эрстедах (MGOe):

• N35 — Энергетический продукт ~35 МГОэ (≈ 279 кДж/м³). Уровень начального уровня, широко доступный и экономичный.
• N42 — Энергетический продукт ~42 МГОэ (≈ 334 кДж/м³). Популярный баланс между прочностью и доступностью.
• N52 — Энергетический продукт ~52 МГОэ (≈ 414 кДж/м³). Высшая коммерчески доступная марка, требующая чрезвычайно чистого сплава и точной обработки.

Дополнительные буквенные суффиксы обозначают термостойкость: обычные марки «N» рассчитаны на температуру до 80 °C, а марки «M», «H», «SH», «UH» и «EH» выдерживают температуру до 200 °C. Более высокая термостойкость достигается за счет добавления диспрозия или тербия, что увеличивает коэрцитивную силу за счет несколько сниженного энергетического продукта.

Реальная сила: практические примеры

Абстрактные магнитные свойства приобретают смысл, если их перевести в реальные удерживающие силы. Следующие примеры иллюстрируют возможности неодимовых цилиндрических магнитов типичных коммерческих размеров:

Обратите внимание, что эти силы тяги измерены в идеальных условиях (плоская, чистая стальная поверхность, полный контакт). Даже небольшой воздушный зазор резко снижает эффективную силу — зазор в 1 мм может снизить силу тяги на 50% и более. в зависимости от размера и класса магнита.

Ограничения, влияющие на реальную силу

Несмотря на свои исключительные характеристики, неодимовые цилиндрические магниты имеют четко определенные физические ограничения, которые должны учитывать инженеры и пользователи:

Чувствительность к температуре

Стандартные неодимовые магниты класса N начинают обратимо терять намагниченность при температуре выше 80°C. Если нагрев прошел Температура Кюри 310–340°С. , они постоянно размагничиваются. Напротив, магниты из алнико сохраняют работоспособность до 550°C. Для высокотемпературного применения требуются варианты более высокого класса с добавками диспрозия.

Хрупкость и хрупкость

Спеченный NdFeB имеет микроструктуру, подобную керамике. Цилиндрические магниты могут треснуть или разбиться, если они внезапно соприкоснутся или упадут на твердую поверхность. Это не недостаток их магнитных свойств — это механическое ограничение процесса спекания, с которым необходимо справиться с помощью соответствующего обращения и монтажа.

Коррозия без покрытия

NdFeB без покрытия быстро окисляется во влажной среде, образуя порошкообразную поверхность, которая ухудшает как структурную целостность, так и магнитные характеристики. Покрытия из никеля или цинка, нанесенные во время производства, носят функциональный, а не просто косметический характер — повреждение покрытия может спровоцировать коррозию, которая постепенно ослабляет магнит.

Почему неодимовые цилиндрические магниты во многих случаях превосходят другие формы

По сравнению с дисковыми магнитами (очень низкое соотношение высоты к диаметру), блочными магнитами или кольцевыми магнитами цилиндры обладают практичным сочетанием преимуществ:

• Предсказуемая геометрия поля — Осевая симметрия упрощает расчеты магнитного поля, что ценно для инженерного проектирования.
• Сильные полюсные поверхности — Плоские закругленные концы хорошо концентрируют магнитный поток, создавая высокую напряженность поля на поверхности, что полезно для измерения и фиксации.
• Универсальные соотношения сторон — Изменяя соотношение длины и диаметра, один и тот же материал можно оптимизировать для разных профилей поля: короткие цилиндры создают широкое и мелкое поле, а длинные цилиндры создают более узкое и глубокое поле.
• Совместимость с ротационными системами — Цилиндры естественным образом вписываются в отверстия, корпуса и роторы, что делает их стандартным форм-фактором двигателей, приводов и энкодеров.

Дисковые магниты, хотя и похожи, но имеют более высокий коэффициент размагничивания из-за большой площади поверхности по сравнению с их толщиной, что делает их несколько менее эффективными на единицу объема материала. Для применений, где важны как тяговое усилие, так и компактная длина, геометрия цилиндра часто является оптимальным выбором.
